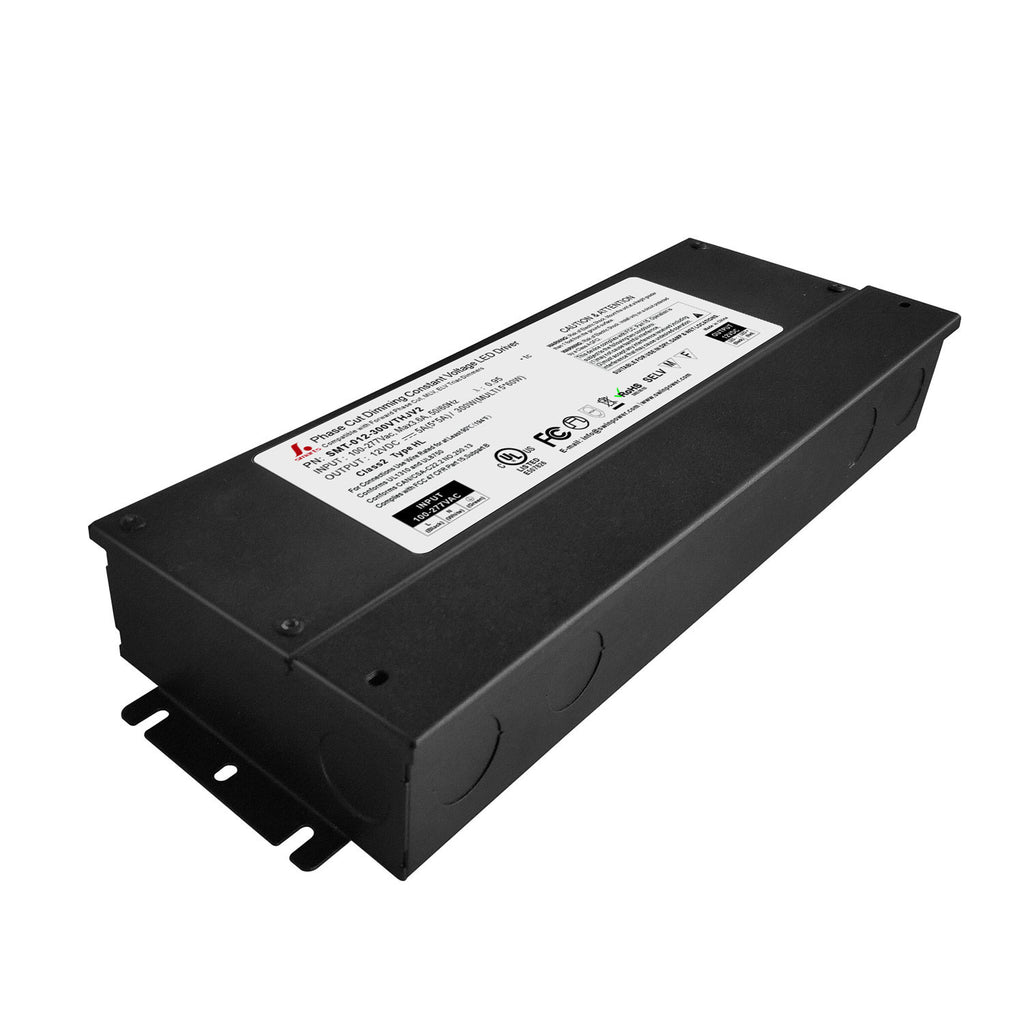

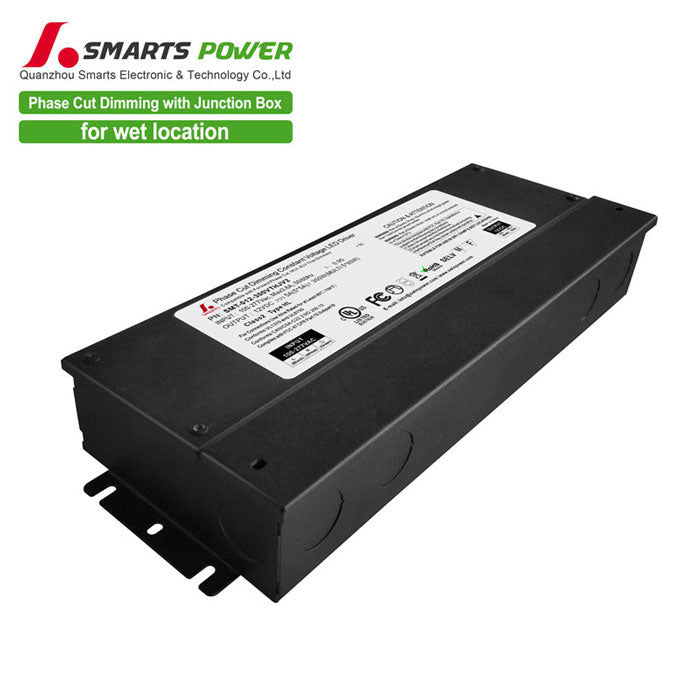

277V Classe 2 Triac Dim J-Box Pilote 300W
SMT-012-300VTHJ
Triac Dimmable LED Driver
SMARTS
Alimentation dimmable triac multi-sorties 277 V 300 W pour bande LED ¡£ Cinq lignes de sortie, chaque ligne de sortie 60 W, avec classe 2.
Modèle
SMT-012-300VTHJ (version 1.0) SMT-012-3...
Alimentation dimmable triac multi-sorties 277 V 300 W pour bande LED ¡£ Cinq lignes de sortie, chaque ligne de sortie 60 W, avec classe 2.
| Modèle | SMT-012-300VTHJ (version 1.0) SMT-012-300VTHJV2 (version 2.0) SMT-012-300VTHJWV2 (version 3.0) |
SMT-024-288VTHJ (version 1.0) SMT-024-288VTHJV2 (version 2.0) SMT-024-288VTHJWV2 (version 3.0) |
|
| Sortir | Tension continue | 12V | 24V |
| Tolérance de tension | ±0.5V | ||
| Régulation de tension | ±0,5 % | ||
| Tolérance de tension | ±0.5V | ||
| Régulation de charge | ±2 % | ±1 % | |
| Courant nominal | 25A (multi courant 5*5A) | 12A (multi courant 3*4A) | |
| Puissance nominale | 300W (5*60W) | 288W (3*96W) | |
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 ~ 63 HZ | ||
| Facteur de puissance (Typ.) à pleine charge | 0,95 à 120 VCA 0,95 à 277 VCA | 0,99 à 120 VCA 0,96 à 277 VCA | |
| THD(Typ.)@pleine charge | <20 % | ||
| Courant d'appel (Typ.) | 35A (twidth=960us) @120VAC ; 43A (twidth=1ms) @277VAC | ||
| Efficacité (typ.) à pleine charge | 85 % à 120 VCA 90 % à 277 VCA | 87 % à 120 VCA 89 % à 277 VCA | |
| Courant alternatif (Typ.) | 3.6A@100VAC | 3.4A@100VAC | |
| Courant de fuite | <0.50mA | ||
| protection | Court-circuit | couper la tension o/p, rallumer pour récupérer après la suppression de la condition de défaut | |
| Surcharge | ≤120% limitation de courant constant, récupération automatique | ||
| Au cours de la température | 100 ℃ ± 10 ℃ éteint la tension o/p, récupère automatiquement après refroidissement. | ||
| Surintensité | ≤1.4*Je sors | ||
| Environnement | TEMP de travail. | -40~+60℃ | |
| Humidité de travail | 20 ~ 90 % HR, sans condensation | ||
| Stockage TEM., Humidité | -40~+80℃, 10~95%RH | ||
| Coefficient TEMP. | ±0.03%/℃(0~50℃) | ||
| Vibration | 10~500Hz 2G 10min./1 cycle, période de 60min.chacun le long des axes X,Y,Z | ||
| Sécurité et CEM | Les normes de sécurité | UL8750+UL1310 | |
| Tenir la tension | E/PO/P : 1,88 KVAC | ||
| Résistance d'isolement | I/PO/P:100MΩ/500VDC/25℃/70%HR | ||
| ÉMISSION CEM | FCC partie 15 B | ||
| IMMUNITÉ CEM | EN61000-4-2,3,4,5,6,11(surtension 4KV) | ||
| Autres | Lester | 2.4Kg | |
| Taille | Version 1.0 : 301*108*46mm (L*l*H) / Version 2.0 : 301*110*45mm Version 3.0 : 301*140*45mm | ||
| emballage | 365*210*245mm/8pcs /CTN GW:21KG/CTN 385*335*200mm 20PCS/CTN | ||
| Remarques | 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 110V et 277VAC, une charge nominale et une température ambiante de 25℃. | ||
| 2..Tolérance : inclut la tolérance définie, la régulation de la ligne et la régulation de la charge. | |||
[Onglet Produit personnalisé]

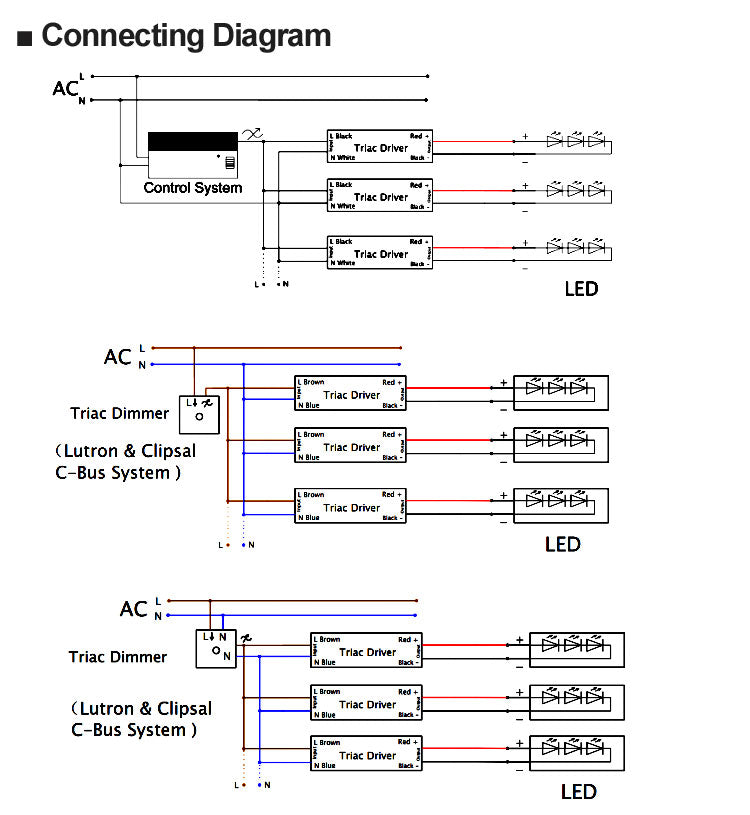

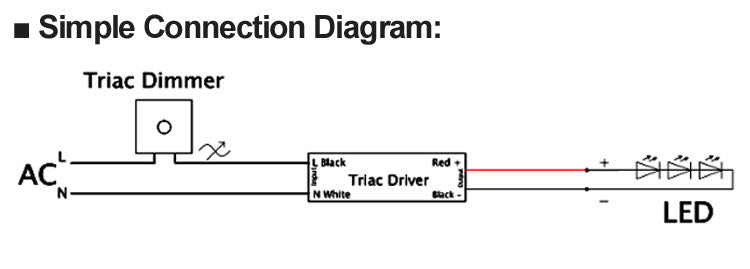

Entrée : 18 AWG noir et blanc à connecter à AC L et N, le fil vert passe à la terre,
Fil de sortie : 16 AWG, le rouge est £¨DIM+£©, le noir est £¨DIM-£©
Borne de sortie standard de classe 2. Trois groupes de câbles pour SMT-012-300VTHJ / SMT-012-300VTHJV2 / SMT-012-300VTHJWV2 ; deux groupes pour SMT-024-288VTHJ/ SMT-024-288VTHJV2 / SMT-024-288VTHJWV2
